電氣火災監控探測器 1L4T

；

②額定剩余動作電流:50mA-999mA 連續可調

；

③額定溫度動作值:20-100℃連續可調。

3

、保護動作時間:1s-10s 可調步長 1s；

4、警報聲響:>70db

；

5

、報警脫扣輸出：開關型、觸點容 AC250V/3A；

6

、消防輸入 DC24V；

7

、通訊方式：與上位機 485 通訊<1km，手拉手的接線方式，事

件信息主動上報

；

8

、使用環境條件

(1)環境溫度:-20℃至+40℃；

(2)相對濕度:10%至 90%

；

(3)海拔高度:不超過 3000m

；

(4)使用場所:具防雨設施。

參數設置

設置說明:

進入設置后

，顯示 P0.0.0.0，表示輸入密碼狀態，按加減輸入密碼。初始普通密碼為 0(可設置)；

1.“設置”:運行狀態時長按為設置

，設置狀態時短按則進入下一設置項，循環顯示以下參數:

（1）漏電動作值 L-500

；

（2）溫度動作值 E-003

；

（3）溫度動作值 C-070；

（4）通信地址 D-001

；

（5）設置密碼 P-0.0.0.0

；

2. “下翻/消音”:運行狀態時，消音;設置狀態時

，遞減數據，長按快速遞減。

3. “上翻”:設置狀態時

，遞增數據，長按快速遞增。

4.“復位/自檢”:運行狀態時

，復位;設置狀態時，退出設置并保存。

安裝說明

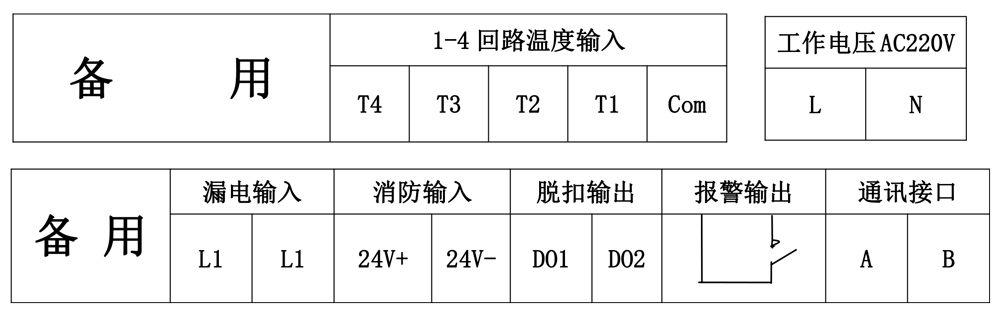

接線端子說明：

分體式剩余電流式電氣火災監控探測器必須停電安裝

，嚴禁帶電操作接線端子。

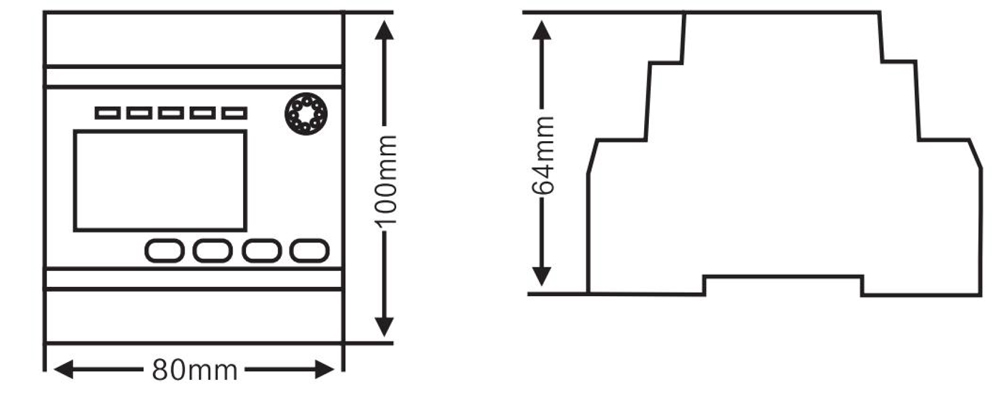

安裝尺寸：（單位：mm）

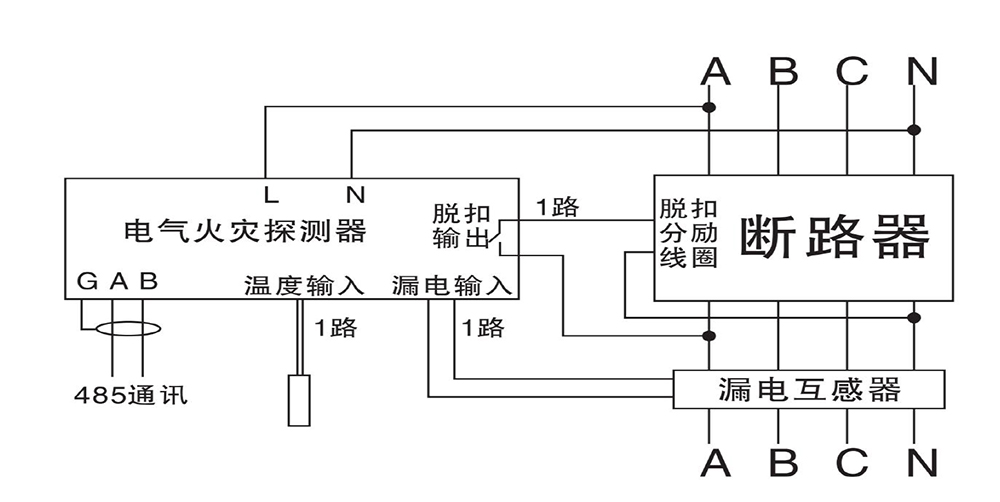

通訊組網說明

1、通訊傳輸線路:傳輸介質:通訊距離小于 300m 可采用雙絞線

，推薦使用屏蔽雙絞線或光纖等:按消防管理要求敷設。

2、輔助材料:總線短路隔離(宜設置)

，中維器、分之器；具體可施工現場配置。

注意事項

1

、報警發生時，報警燈亮、表明電路發生漏電并超越設定值、判斷故障位置，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使探測器恢復正常工作狀態。

2

、每次故障處理后，應對發生故障的時間、燈型及處理方式等內容進行記錄，以便以后查詢。

3

、未經本公司同意，任何人員不得拆開探測器或進行維修。

4、按國家標準 GB14287.3 規定

，本裝置的工作年限為六年，局時應予以更換。
